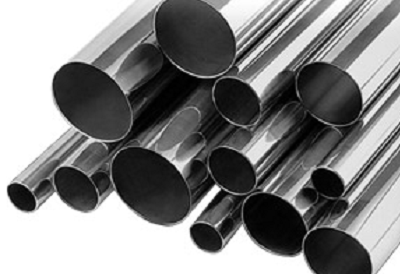

파이프
- 표면이 아름다우며 청결감이 좋아 안정된 분위기를 느끼게 하며또한 그 표면 처리 가공은 거울면 상대로부터 무광택,Hair Line, Etching(부식에 의한 무늬),Embossing (Roll에 의한 문늬), 화학착색 등 다종다양의 표면가공이 가능합니다.
특징
-
1. 내식성이 우수.
보통강(Mild Steel)의 최대 결점인 부식되기 쉬운 점을 해결, 보통강에 비해 수천배 이상의 내식성이 있어 내식성을 필요로 하는 용도에 아주 적합한 재료로 이용됩니다. -
2. 강도가 높음.
스테인레스강은 다른 금속에 비해 항장력이 매우 크며 박판으로 가공 할 수 있기 때문에 매우 경제적입니다. -
3. 가공성이 뛰어남.
절단(Shearing), 용접성, Creep 강도, 성형가공성, 구부림(Bending)등의 가공이 용이합니다. -
4. 경제적.
스테인레스강은 내식성과 공택이 있는 미관을 유지하므로 페인팅의 필요성이 없습니다. 여기에 비해 다른 금속은 그 사용장소에 따라 미관의 유지 등 이유로 수차에 걸쳐 페인팅을 하지 않으면 안되므로 상당한 유지비가 필요합니다. 또 스테인레스강은 내식성이 우수하므로 당연히 타 금속보다 수명이 길어서 스테이레스강은 설치 당시의 Cost만을 비교하지 말고 길 안목으로 볼 경우 경제적이라 할 수 있습니다. -
5. 친환경 제품
100% 재활용이 가능합니다. -
7. 내화, 내열성이 크다 (고온강도)
① 용융온도 알루미늄이 659℃에서 용해되는데 비해 스테인레스강의 용융온도는 1427℃~1510℃(18크롬강), 1400℃~1454℃(18-8계)이므로 고온에서 견딜 수 있습니다. 따라서 화재가 일어나도 내화성을 충분히 발휘할 수 있으며 화재 발생시 그 최고 내열온도는 900℃에 달합니다.
② 내산화성이 크다 스테인레스강은 800℃~850℃까지는 거의 산화되지 않기 때문에 화재가 일어나거나 오물이 묻는 경우에는 재연마하는 정도로 본래의 광택을 찾을 수 있습니다.
③ 고온강도 고온에 있어서 강도가 높아 보통강(Mild Steel)과 같이 500℃를 넘어서도 휘어지는 일이 없습니다.
-
8. 청소가 용이.
스테인레스강의 청소는 유리와 마찬가지로 매우 간단히 할 수 있으므로 건출물의 경우 청소비 절감됩니다.
스테인레스 소재 특성상 화학약품에 강하며 기름때와 먼지가 잘 끼지 않습니다.
배관용 스테인레스 강관
| 호칭경 | 외경(mm) | 호칭두께 SCH(mm) | ||||||||||
| 5s | 10s | 20s | 40(s) | 80(s) | ||||||||
| A | B | KS(JIS) | ASTM | KS(JIS) | ASTM | KS(JIS) | ASTM | KS(JIS) | KS(JIS) | ASTM | KS(JIS) | ASTM |
| 8 | 1/4 | 13.8 | 13.72 | 1.2 | - | 1.65 | 1.65 | 2.0 | 2.2 | 2.24 | 3.0 | - |
| 10 | 3/8 | 17.3 | 17.15 | 1.2 | - | 1.65 | 1.65 | 2.0 | 2.3 | 2.31 | 3.2 | - |
| 15 | 1/2 | 21.7 | 21.34 | 1.65 | 1.65 | 2.1 | 2.1 | 2.11 | 2.8 | 2.77 | 3.7 | 3.73 |
| 20 | 3/4 | 27.2 | 26.67 | 1.65 | 1.65 | 2.1 | 2.11 | 2.5 | 2.9 | 2.87 | 3.9 | 3.91 |
| 25 | 1 | 34.0 | 33.40 | 1.65 | 1.65 | 2.8 | 2.77 | 3.0 | 3.4 | 3.38 | 4.5 | 4.55 |
| 32 | 1³/₄ | 42.7 | 42.16 | 1.65 | 1.65 | 2.8 | 2.77 | 3.0 | 3.6 | 3.56 | 4.99 | 4.85 |
| 40 | 1²/₁ | 48.6 | 48.26 | 1.65 | 1.65 | 2.8 | 2.77 | 3.0 | 3.7 | 3.68 | 5.1 | 5.08 |
| 50 | 2 | 60.5 | 60.33 | 1.65 | 1.65 | 2.8 | 2.77 | 3.5 | 3.9 | 3.91 | 5.5 | 5.54 |
| 65 | 2¹/₂ | 76.3 | 73.03 | 2.1 | 2.11 | 3.0 | 3.05 | 3.5 | 5.2 | 5.16 | 7.0 | 7.01 |
| 80 | 3 | 89.1 | 88.90 | 2.1 | 2.11 | 3.0 | 3.05 | 4.0 | 5.5 | 5.49 | 7.6 | 7.62 |
| 90 | 3¹/₂ | 101.6 | 101.60 | 2.1 | 2.11 | 3.0 | 3.05 | 4.0 | 5.7 | 5.74 | 8.1 | 8.08 |
| 100 | 4 | 114.3 | 114.30 | 2.1 | 2.11 | 3.0 | 3.05 | 4.0 | 6.0 | 6.02 | 8.6 | 8.56 |
| 125 | 5 | 139.8 | 141.30 | 2.8 | 2.77 | 3.4 | 3.40 | 5.0 | 6.6 | 6.55 | 9.5 | 9.52 |
| 150 | 6 | 165.2 | 168.28 | 2.8 | 2.77 | 3.4 | 3.40 | 5.0 | 7.1 | 7.11 | 11.0 | 10.97 |
| 200 | 8 | 216.3 | 219.08 | 2.8 | 2.77 | 4.0 | 3.76 | 6.5 | 8.2 | 8.18 | 12.7 | 12.70 |
| 250 | 10 | 267.4 | 273.05 | 3.4 | 3.40 | 4.0 | 4.19 | 6.5 | 9.3 | 9.27 | 15.1 | 12.70 |
| 300 | 12 | 318.5 | 323.85 | 4.0 | 3.96 | 4.5 | 4.57 | 6.5 | 10.3 | 9.53 | 17.4 | 12.70 |
| 350 | 14 | 355.6 | 355.6 | - | 3.96 | - | 4.78 | - | 11.1 | - | 19.0 | - |
| 400 | 16 | 406.4 | 406.4 | - | 4.19 | - | 4.78 | - | 12.7 | - | 21.4 | - |
*ASTM 호칭두께는 ANSI/ASME B36,19M-1985에 따름
허용공차
| 구분 | KS D3576(JIS G3459) | ASTM A312(A999) | ||
| 허용공차 | 외경 | D ＜ 30 | ±0.3 | 10.29 ≤ D ≤ 48.26 +0.40 -0.80 |
| D ≤ 30 | ±1% | 48.26 ＜ D ≤ 114.3 ±0.80 | ||
| 114.3 ＜ D ≤ 406.4 +2.40 -0.80 | ||||
| 219.08 ＜ D ≤ 406.4 +2.40 -0.80 | ||||
| 두께 | 1 ＜ 2 | ±0.2 | 모든치수 +규정없음 -12.5% | |
| 1 ≥ 2 | ±10% | |||
| 길이 | 지정길이 이상 | |||
| 진직도 | 실용상 곧아야함 | 모든치수 +6.0mm -0 | ||
| 실용상 곧아야 함 | ||||
대구경 스테인레스 강관
| 호칭경 | 외경(mm) | 호칭두께 SCH(mm) | ||||||||
| 5s | 10s | 20s | 40(s) | |||||||
| A | B | KS(JIS) | ASTM | KS(JIS) | ASTM | KS(JIS) | ASTM | KS(JIS) | KS(JIS) | ASTM |
| 150 | 6 | 165.2 | 168.28 | 2.8 | 2.77 | 3.4 | 3.40 | 5.0 | 7.1 | 7.11 |
| 200 | 8 | 216.3 | 219.08 | 2.8 | 2.77 | 4.0 | 3.76 | 6.5 | 8.2 | 8.18 |
| 250 | 10 | 267.4 | 273.05 | 3.4 | 3.40 | 4.0 | 4.19 | 6.5 | 9.3 | 9.27 |
| 300 | 12 | 318.5 | 323.85 | 4.0 | 3.96 | 4.5 | 4.57 | 6.5 | 10.3 | 10.31 |
| 350 | 14 | 355.6 | 355.6 | 4.0 | 3.96 | 5.0 | 4.78 | 6.0 | 11.1 | 11.13 |
| 400 | 16 | 406.4 | 406.4 | 4.5 | 4.19 | 5.0 | 4.78 | 8.0 | 12.7 | 12.70 |
| 450 | 18 | 457.2 | 457.2 | 4.5 | 4.19 | 5.0 | 4.78 | 8.0 | 14.3 | 14.27 |
| 500 | 20 | 508.0 | 508.0 | 5.0 | 4.78 | 5.5 | 5.54 | 9.5 | 15.1 | 15.09 |
| 550 | 22 | 558.8 | 558.8 | 5.0 | 4.78 | 5.5 | 5.54 | 9.5 | 15.9 | - |
| 600 | 24 | 609.6 | 609.6 | 5.5 | 5.54 | 6.5 | 6.35 | 9.5 | 17.5 | 17.48 |
| 650 | 26 | 660.4 | 660.4 | 5.5 | 5.54 | 8.0 | 7.92 | 12.7 | 17.5 | 17.48 |
| 700 | 28 | 711.2 | 711.2 | 5.5 | 5.54 | 8.0 | 7.92 | 12.7 | 17.5 | 17.48 |
| 750 | 30 | 762.0 | 762.0 | 6.5 | 6.35 | 8.0 | 7.92 | 12.7 | 17.5 | - |
| 800 | 32 | 812.6 | 812.8 | - | - | 8.0 | 7.92 | 12.7 | 17.5 | 17.48 |
| 850 | 34 | 863.6 | 863.6 | - | - | 8.0 | 7.92 | 12.7 | 17.5 | 17.48 |
| 900 | 36 | 914.4 | 914.4 | - | - | 8.0 | 7.92 | 12.7 | 19.1 | 19.05 |
| 1000 | 40 | 1016.0 | 1016.0 | - | - | 9.5 | - | 14.3 | 26.2 | - |
＊ 상기 Table은 KS D3588 규격이며 1200A(48")x15t까지 생산 가능함(15t 상은 협의 가능)
＊ ASTM호칭두께는 ANSI/ASME B36,19M-1985에 따름
허용공차
| KS D3588(JIS G3468) | ASTM A358 (A999) | ASTM A409 (A999) | ||
| 외 경 | D ≤ 300A | ±1% | 원주길이의 ±0.5% 이내 진원도 1% 이내 |
1＜4.8 ±0.20%1≥4.8 ±0.40% 진원도 1%이내 |
| D ≥ 350A | ±0.5% | 호칭두께 | ||
| 두 께 | D ≤ 500A t＜8mm | +15%-12.5% | 호칭두께 +규정없음-0.3mm |
호칭두께 +규정없음 -0.46mm |
| D ≥ 550A | ||||
| t＜ 8mm | +미규정 -12.5% | |||
| t ≥ 8mm | +미규정 -10% | |||
| 길 이 | 지정길이 이상 | 협의에 의함 | 좌 동 | |
| 진직도 | 3.2mm/3.000mm | 4.8mm/3.000mm | ||
일반 배관용 스테인레스 강관
| 호칭방법 SU |
바깥지름 (mm) |
바깥지름 허용차 | 두께(mm) | 두께의 허용차 |
단위 무게(㎏/m) | ||
| 바깥지름 | 둘레길이 | STS 304 TPD | STS 316 TPD | ||||
| 8 | 9.52 | +0 -0.37 | - | 0.7 | ±0.12 | 0.154 | 0.155 |
| 10 | 12.70 | 0.8 | 0.237 | 0.239 | |||
| 13 | 15.8 | 0.8 | 0.301 | 0.303 | |||
| 20 | 22.22 | 1.0 | 0.529 | 0.532 | |||
| 25 | 28.58 | 1.0 | 0.687 | 0.691 | |||
| 30 | 34.0 |
±0.34
±0.43 ±0.49 ±0.60 |
±0.20 | 1.2 | 0.980 | 0.986 | |
| 40 | 42.7 | 1.2 | 1.24 | 1.25 | |||
| 50 | 48.6 | ±0.25 | 1.2 | 1.42 | 1.43 | ||
| 60 | 60.5 | 1.5 | ±0.15 | 2.20 | 2.21 | ||
| 75 | 76.3 | ±1% | ±8% | 1.5 | 2.79 | 2.81 | |
| 80 | 89.1 | 2.0 | ±0.30 | 4.34 | 4.37 | ||
| 100 | 114.3 | 2.0 | 5.59 | 5.63 | |||
| 125 | 139.8 | 2.0 | 6.87 | 6.91 | |||
| 150 | 165.2 | 3.0 | ±0.40 | 12.1 | 12.2 | ||
| 200 | 216.3 | 3.0 | 15.9 | 16.0 | |||
| 250 | 267.4 | 3.0 | 19.8 | 19.9 | |||
| 300 | 318.5 | 3.0 | 23.6 | 23.8 | |||
＊ 상기 Table은 KS D3595 규격임
위생용 스테인레스 강관
| KS D3585 (JIS G3447) | ASTM A270 (제약용 제외) | |||||||||||
| 외 경 | 두 께 | 길 이 | 외 경 (두께 ≥1.24의 경우) | 두께공차 | 길이공차 | |||||||
| 치수(mm) | 허용공차(mm) | 치수(mm) | 허용공차(mm) | 치수(mm) | 허용공차(mm) | 치수(mm) | 허용공차(mm) | (inch) | (mm) | |||
| 25.4 | ±0.15 | 1.2 | ±10% | 4 또는 6 |
+10 -0 |
25.4 | 1 | +0.05 -0.20 |
+0.002 -0.008 |
±12.5% | +1/8 -0 |
+3.2 -0 |
| 31.8 | ±0.16 | 1.2 | - | - | - | - | ||||||
| 38.1 | ±0.19 | 1.2 | 38.1 | 1¹/₂ | +0.05 -0.20 |
+0.002 -0.008 |
||||||
| 50.8 | ±0.25 | 1.5 | 50.8 | 2 | +0.05 -0.28 |
+0.002 -0.011 |
||||||
| 63.5 | " | 2.0 | 63.5 | 2¹/₂ | +0.05 -0.28 |
+0.002 -0.011 |
||||||
| 76.3 | " | 2.0 | 76.2 | 3 | +0.08 -0.30 |
+0.003 -0.012 |
||||||
| 89.1 | +0.30 -0.40 |
2.0 | - | - | - | - | ||||||
| 101.6 | +0.35 -0.40 |
2.0 | 101.6 | 4 | +0.08 -0.38 |
+0.003 -0.015 |
||||||
＊ 상기 Table은 KS D3595 규격임
보일러 / 열교환기용 스테인레스 강관
| 두께 (mm) 외경 (mm) |
1.2 | 1.6 | 2.0 | 2.3 | 2.6 | 2.9 | 3.2 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 |
| 15.9 | 0.439 | 0.570 | 0.692 | 0.779 | ||||||||||
| 19.0 | 0.532 | 0.693 | 0.847 | 0.957 | ||||||||||
| 21.7 | 0.613 | 0.801 | 0.981 | 1.11 | 1.24 | 1.36 | ||||||||
| 25.4 | 0.723 | 0.949 | 1.17 | 1.32 | 1.48 | 1.63 | ||||||||
| 27.2 | 0.777 | 1.02 | 1.26 | 1.43 | 1.59 | 1.76 | 1.91 | 2.07 | ||||||
| 31.8 | 0.915 | 1.20 | 1.49 | 1.69 | 1.89 | 2.09 | 2.28 | 2.47 | 2.77 | |||||
| 34.0 | 0.980 | 1.29 | 1.59 | 1.82 | 2.03 | 2.25 | 2.46 | 2.66 | 2.99 | 3.31 | ||||
| 38.0 | 1.10 | 1.45 | 1.79 | 2.05 | 2.29 | 2.54 | 2.77 | 3.01 | 3.39 | 3.76 | ||||
| 42.7 | 1.24 | 1.64 | 2.03 | 2.32 | 2.60 | 2.88 | 3.15 | 3.42 | 3.86 | 4.28 | ||||
| 45.0 | 1.31 | 1.73 | 2.14 | 2.45 | 2.75 | 3.04 | 3.33 | 3.62 | 4.09 | 4.54 | ||||
| 48.6 | 1.42 | 1.87 | 2.32 | 2.65 | 2.98 | 3.30 | 3.62 | 3.93 | 4.44 | 4.94 | 5.43 | |||
| 50.8 | 1.48 | 1.96 | 2.43 | 2.78 | 3.12 | 3.46 | 3.79 | 4.12 | 4.66 | 5.19 | 5.70 | |||
| 54.0 | 1.58 | 2.09 | 2.59 | 2.96 | 3.33 | 3.69 | 4.05 | 4.40 | 4.98 | 5.55 | 6.10 | |||
| 57.1 | 2.21 | 2.75 | 3.14 | 3.53 | 3.92 | 4.30 | 4.67 | 5.29 | 5.90 | 6.49 | ||||
| 60.3 | 2.34 | 2.90 | 3.32 | 3.74 | 4.15 | 4.55 | 4.95 | 5.61 | 6.25 | 6.89 | 7.51 | |||
| 63.5 | 2.47 | 3.06 | 3.51 | 3.94 | 4.38 | 4.81 | 5.23 | 5.93 | 6.61 | 7.29 | 7.94 | |||
| 65.0 | 2.53 | 3.14 | 3.59 | 4.04 | 4.49 | 4.93 | 5.36 | 6.08 | 6.78 | 7.48 | 8.15 | |||
| 70.0 | 2.73 | 3.39 | 3.88 | 4.37 | 4.85 | 5.32 | 5.80 | 6.58 | 7.34 | 8.10 | 8.84 | |||
| 76.2 | 2.97 | 3.70 | 4.23 | 4.77 | 5.30 | 5.82 | 6.34 | 7.19 | 8.04 | 8.87 | 9.69 | |||
| 88.9 | 4.33 | 4.96 | 5.59 | 6.21 | 6.83 | 7.345 | 8.46 | 9.46 | 10.4 | 11.4 | ||||
| 101.6 | 4.96 | 5.69 | 6.41 | 7.13 | 7.84 | 8.55 | 9.73 | 10.9 | 12.0 | 13.2 | 14.3 | |||
| 114.3 | 5.60 | 6.42 | 7.23 | 8.05 | 8.86 | 9.66 | 11.0 | 12.3 | 13.6 | 14.9 | 16.2 | |||
| 139.8 | 6.87 | 7.88 | 8.89 | 9.89 | 10.9 | 11.9 | 13.5 | 15.2 | 16.8 | 18.4 | 20.0 | 21.6 |
＊상기 Table은 KS D3577(STS 304, 304H, 304L, 321)규격임
| KS D3577(JIS G3463) | ASTM A249(A450) | |||||
| 허용공차 | 외 경 | D ＜ 60 | ±2.5 |
D＜ 25.4
25.4 ≤ D＜ 38.1 38.1＜ D ＜ 50.8 50.8 ≤ D＜ 63.5 63.5 ≤ D ＜ 76.2 76.2 ≤ D ≤ 101.6 101.6＜ D ≤ 190.5 |
±0.10
±0.15 ±0.20 ±0.25 ±0.30 ±0.38 +0.38, -0.64 |
|
| 60 ≤ D ＜ 80 | ±3.0 | |||||
| 80 ≤ D ＜ 100 | ±4.0 | |||||
| 100 ≤ D ＜120 | +4.0 -0.60 |
|||||
| 120 ≤ D ＜160 | +0.40 -0.80 |
|||||
| 두 께 | D ＜ 40 | t ＜ 2 | +0.4 -0 |
모든치수 | ±10% 또는 +18% -0 |
|
| t ≥ 2 | +20% -0 |
|||||
| D ≥ 40 | 모든두께 | +22% -0 |
||||
| 길 이 | D ≤ 50 | ℓ ≤ 7000 | +7.0 | D ＜ 50.8 D ≥ 50.8 |
(+3 -0) (+5 _0) |
|
| ℓ ＞ 7000 | +10.0~15.0 | |||||
| D ＞ 50 | ℓ ≤ 7000 | +10.0 | ||||
| ℓ ＞ 7000 | +13.0~15.0 | |||||
| 진 직 도 | 실용상 곧아야 함 | 0.8/900이하 | ||||
＊ 길이 공차의 경우 수요가의 별도 요구가 없을 경우 관리 기준에 따름
원파이프 중량표 - Round Pipe Weight
| 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.5 | 2.0 | 3.0 | |
| 9.6 | 0.0916 | 0.113 | 0.135 | 0.155 | 0.175 | 0.195 | 0.214 | 0.233 | 0.251 | |||
| 12.7 | 0.152 | 0.181 | 0.209 | 0.237 | 0.265 | 0.291 | 0.318 | 0.344 | ||||
| 15.8 | 0.191 | 0.227 | 0.263 | 0.299 | 0.334 | 0.369 | 0.403 | 0.436 | 0.534 | |||
| 19.1 | 0.232 | 0.277 | 0.321 | 0.365 | 0.408 | 0.451 | 0.493 | 0.535 | 0.658 | |||
| 22.3 | 0.480 | 0.531 | 0.581 | 0.631 | 0.777 | 1.011 | ||||||
| 25.4 | 0.431 | 0.490 | 0.549 | 0.608 | 0.666 | 0.723 | 0.893 | 1.166 | ||||
| 27.2 | 0.526 | 0.590 | 0.653 | 0.715 | 0.777 | 0.960 | 1.255 | |||||
| 31.8 | 0.542 | 0.618 | 0.693 | 0.767 | 0.841 | 0.915 | 1.132 | 10485 | ||||
| 34.0 | 0.742 | 0.822 | 0.901 | 0.980 | 1.214 | 1.594 | ||||||
| 38.1 | 0.652 | 0.743 | 0.834 | 0.924 | 1.014 | 1.103 | 1.368 | 1.799 | ||||
| 42.7 | 0.835 | 0.937 | 1.039 | 1.140 | 1.241 | 1.539 | 2.028 | |||||
| 50.8 | 0.996 | 1.119 | 1.241 | 1.362 | 1.483 | 1.842 | 2.431 | |||||
| 63.5 | 1.249 | 1.403 | 1.557 | 1.710 | 1.862 | 2.317 | 3.064 | |||||
| 76.3 | 1.505 | 1.690 | 1.876 | 2.061 | 2.245 | 2.795 | 3.702 | |||||
| 89.1 | 2.195 | 2.411 | 2.628 | 3.273 | 4.339 | |||||||
| 96.0 | 2.366 | 2.600 | 2.834 | 3.531 | 4.683 | |||||||
| 101.6 | 2.009 | 2.258 | 2.506 | 2.754 | 3.001 | 3.740 | 4.962 | 7.368 | ||||
| 127.0 | 3.139 | 3.450 | 3.760 | 4.689 | 6.228 | 9.267 | ||||||
| 152.4 | 5.638 | 7.493 | 11.165 | |||||||||
| 165.2 | 8.130 | 12.121 | ||||||||||
| 216.3 | 10.676 | 15.940 |
사각 파이프 중량표 - Square Pipe Weight
| 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.5 | 2.0 | 3.0 | ||
| 10/10 | 0.209 | 0.237 | 0.265 | 0.291 | 0.318 | 0.344 | ||||
| 12/12 | 0.263 | 0.299 | 0.334 | 0.369 | 0.403 | 0.436 | 0.534 | |||
| 10/20, 15/15 | 0.321 | 0.365 | 0.408 | 0.451 | 0.493 | 0.535 | 0.658 | |||
| 10/30, 15/25, 20/20 | 0.431 | 0.490 | 0.549 | 0.608 | 0.666 | 0.723 | 0.893 | 1.166 | ||
| 10/40, 20/30, 25/25 | 0.542 | 0.618 | 0.693 | 0.767 | 0.841 | 0.915 | 1.132 | 1.485 | ||
| 20/40, 30/30 | 0.652 | 0.743 | 0.834 | 0.924 | 1.014 | 1.103 | 1.368 | 1.799 | ||
| 20/60, 30/50, 40/40 | 1.119 | 1.241 | 1.362 | 1.483 | 1.842 | 2.431 | ||||
| 30/70, 40/60, 50/50 | 1.403 | 1.557 | 1.710 | 1.862 | 2.317 | 3.064 | ||||
| 40/80, 50/70, 60/60 | 1.690 | 1.876 | 2.061 | 2.245 | 2.795 | 3.702 | ||||
| 40/100, 50/90, 70/70 | 2.411 | 2.628 | 3.273 | 4.339 | ||||||
| 50/100, 60/90, 75/75 | 2.600 | 2.834 | 3.531 | 4.683 | ||||||
| 40/120, 60/100, 80/80 | 2.258 | 2.506 | 2.754 | 3.001 | 3.740 | 4.962 | 7.368 | |||
| 80/120, 100/100 | 3.450 | 3.760 | 4.689 | 6.228 | 9.267 | |||||
| 120/120 | 5.638 | 7.493 | 11.165 |
치수 허용차
| 바깥지름의 허용차 (Outside diameter Tolerance) |
두께차의 허용차 (Thickness Tolerance) |
길이의 허용차 (Length Tolerance) |
||||
| 바깥지름 (Outside diameter) |
허 용 차 (Tolerance) |
두 께 (Thickness) |
허 용 차 (Tolerance) |
길 이 (Length) |
허 용 차 (Tolerance) |
|
| STS 304 TKC | Under 50 | ± 0.5 | Under 2 | ± 0.15 | 지정길이 이상일 것(Must be more than specified length | + 50 -0 |
| Over 50 | ± 1% | Over 2 | ± 8% | |||
기계적 성질
| 표준 Standard |
기 호 Symbol |
인 장 시 험 Tensile Test | 편평시험 Flatness Test |
||
| 인장강도T/Skgf/㎟ | 내 력Y/Skgf/㎟ | 연신율 6% 11호 시험관 12호 시험관 5호 시험관 | 평판사이의 거리MMeter betweenflat관의 바깥지름 DDiameter of out | ||
| KS | STS 304 TKC | 53≤ | 21≤ | 35≤ | M=(2/3)*D |
구조용 파이프
| Out Diameter(외경) | Wall Thickness(mm) (두께) | ||||||||
| 0.5 | 0.6 | 0.7 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | ||
| Inch | mm | Weight(kg/m) | |||||||
| 9.60 | 0.113 | 0.135 | 0.155 | 0.175 | 0.214 | ||||
| 1/2 | 12.70 | 0.152 | 0.181 | 0.209 | 0.237 | 0.291 | 0.344 | 0.418 | |
| 5/8 | 15.88 | 0.192 | 0.228 | 0.265 | 0.301 | 0.371 | 0.439 | 0.537 | |
| 3/4 | 19.05 | 0.231 | 0.276 | 0.320 | 0.364 | 0.450 | 0.534 | 0.656 | 0.849 |
| 7/8 | 22.22 | 0.271 | 0.323 | 0.375 | 0.427 | 0.529 | 0.628 | 0.774 | 1.007 |
| 1 | 25.40 | 0.310 | 0.371 | 0.431 | 0.490 | 0.608 | 0.723 | 0.893 | 1.166 |
| 27.20 | 0.398 | 0.462 | 0.526 | 0.653 | 0.777 | 0.960 | 1.255 | ||
| 1 1/4 | 31.80 | 0.466 | 0.542 | 0.618 | 0.767 | 0.915 | 1.132 | 1.485 | |
| 34.00 | 0.499 | 0.581 | 0.662 | 0.822 | 0.980 | 1.214 | 1.594 | ||
| 1 1/2 | 38.10 | 0.560 | 0.652 | 0.743 | 0.924 | 1.103 | 1.368 | 1.799 | |
| 42.70 | 0.835 | 1.039 | 1.241 | 1.539 | 2.028 | ||||
| 45.00 | 0.881 | 1.096 | 1.309 | 1.625 | 2.142 | ||||
| 48.60 | 0.953 | 1.186 | 1.417 | 1.760 | 2.322 | ||||
| 2 | 50.80 | 0.996 | 1.241 | 1.483 | 1.842 | 2.431 | |||
| 2 1/2 | 63.50 | 1.557 | 1.862 | 2.317 | 3.064 | ||||
| 3 | 76.30 | 1.876 | 2.245 | 2.795 | 3.702 | ||||
| 89.10 | 2.195 | 2.628 | 3.273 | 4.339 | |||||
| 96.00 | 2.366 | 2.834 | 3.531 | 4.683 | |||||
| 4 | 101.60 | 2.506 | 3.001 | 3.740 | 4.962 | ||||
| 5 | 127.0 | 3.139 | 3.760 | 4.689 | 6.228 | ||||
