오스테나이트계(Austenite)

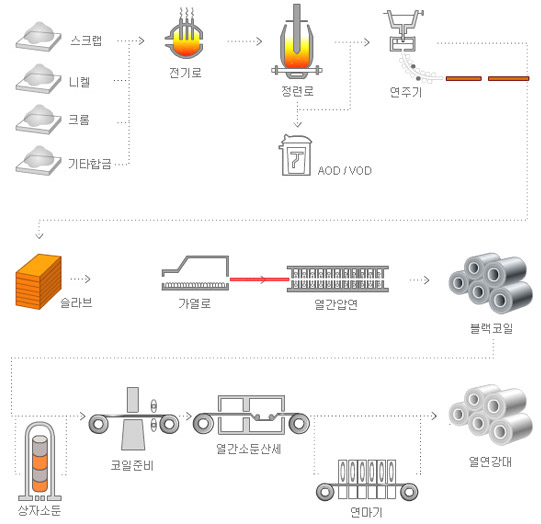

- 제강공장에서 제조된 Slab는 열연공장에서 고정도 두께 및 형상의 Black Coil로 압연된 후, 소둔산세공장에서 열처리, 산세, 정정공정을 거처 고객의 요구특성에 알맞는 White Coil로 생산되어 냉연소재 및 Pipe, 절판용으로 공급됩니다.

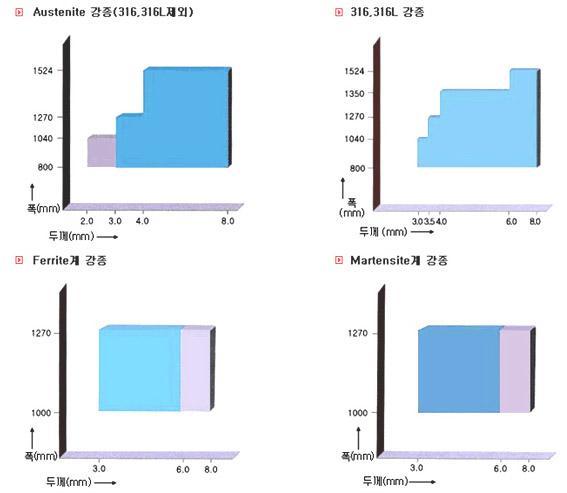

제조가능 사이즈
두께 허용차
- 특별한 지정이 없는 한 〈 표1 〉에 따르며, 지정한 경우에는 〈 표2 〉에 따릅니다. 단, 두께 측정위는 가장가지부터 Mill Edge는 25mm이상 Slit Edge는 15mm이상 내측의 임의의 점으로 합니다. 또, 압연의 처음과 끝의 불안정 부분에는 적용하지 않습니다.
| 두께＼폭 | 두께 허용차 | ||
| 1000 미만 | 1000 이상 1250 미만 | 1250 이상 1600 미만 | |
| 2.00 이상 2.50 미만 | ± 0.25 | ± 0.30 | - |
| 2.50 이상 3.15 미만 | ± 0.30 | ± 0.35 | ± 0.40 |
| 3.15 이상 4.00 미만 | ± 0.35 | ± 0.40 | ± 0.45 |
| 4.00 이상 5.00 미만 | ± 0.40 | ± 0.45 | ± 0.50 |
| 5.00 이상 6.00 미만 | ± 0.50 | ± 0.55 | ± 0.60 |
| 6.00 이상 8.00 미만 | ± 0.60 | ± 0.65 | ± 0.75 |
| 두께＼폭 | 두께 허용차 | |||
| 800 미만 | 800 이상 1000 미만 | 1000 이상 1250 미만 | 1250 이상 1600 미만 | |
| 2.00 이상 2.50 미만 | ± 0.20 | - | - | - |
| 2.50 이상 3.15 미만 | ± 0.23 | ± 0.25 | ± 0.30 | ± 0.35 |
| 3.15 이상 4.00 미만 | ± 0.26 | ± 0.30 | ± 0.35 | ± 0.40 |
| 4.00 이상 5.00 미만 | ± 0.29 | ± 0.38 | ± 0.40 | ± 0.45 |
| 5.00 이상 6.00 미만 | ± 0.32 | ± 0.45 | ± 0.45 | ± 0.50 |
| 6.00 이상 8.00 미만 | - | ± 0.55 | ± 0.60 | ± 0.60 |
폭 허용차
- 폭 허용차는 〈 표3 〉에 따릅니다.
| 구분 | 두께 허용차 | ||
| 800 이상 1000 미만 | 1000 이상 1250 미만 | ||
| MILL EDGE | - | 25 | 30 |
| 0 | 0 | ||
| SLIT EDGE | 6.00 미만 | 10 | 10 |
| 0 | 0 | ||
| 6.00 이상 | 10 | 15 | |
| 0 | 0 | ||
폭 허용차
-
직선도의 최대치는 임의의 길이 2000mm에
5mm로 합니다.
(단, COIL 압연의 처음과 끝의 불안정부분에는 적용하지 않습니다.)
냉연 및 열연판
| 규격 | 1,000*2,000 | 1,219*2,438 | 1,524*3,048 | ||||||
| 강종 | SUS 304 |
SUS 316, 310S |
SUS 430 |
SUS 304 |
SUS 316, 310S |
SUS 430 |
SUS 304 |
SUS 316, 310S |
SUS 430 |
| 두께 | |||||||||
| 0.3 0.4 0.5 0.6 0.7 |
4.76 6.34 7.93 9.52 11.10 |
4.79 6.38 7.98 9.58 11.17 |
4.62 6.16 7.70 9.24 10.78 |
7.07 9.43 11.78 14.14 16.50 |
7.11 9.49 11.86 14.23 16.60 |
6.87 9.15 11.44 13.73 16.02 |
11.05 14.73 18.42 22.10 25.79 |
11.12 14.83 18.53 22.24 25.95 |
10.73 14.31 17.88 21.46 25.04 |
| 0.8 0.9 1.0 1.2 1.5 2.0 2.5 3.0 |
12.69 14.27 15.86 19.03 23.79 31.72 39.65 47.58 |
12.77 14.36 15.96 19.15 23.94 31.92 39.90 47.90 |
12.30 13.80 15.40 18.40 23.10 30.80 38.50 46.20 |
18.85 21.21 23.57 28.28 35.35 47.13 58.92 70.68 |
18.97 21.34 23.72 28.46 35.57 47.43 59.29 71.10 |
18.31 20.60 22.88 27.46 34.33 45.77 57.21 68.60 |
29.47 33.15 36.84 44.20 55.25 73.67 92.09 |
29.00 33.00 37.00 44.00 55.00 74.00 92.00 |
28.00 32.00 35.00 42.00 53.00 81.00 89.00 |
| 4.0 5.0 6.0 7.0 8.0 9.0 10.0 12.0 15.0 |
63.44 79.30 95.16 111.02 126.88 142.74 158.60 190.32 237.90 |
63.80 79.80 95.80 112.00 128.00 144.00 160.00 192.00 239.00 |
61.60 77.00 92.40 108.00 123.00 139.00 154.00 185.00 231.00 |
94.24 117.80 141.36 164.92 188.48 212.04 235.60 282.72 353.40 |
94.90 119.00 142.00 166.00 190.00 213.00 237.00 285.00 356.00 |
91.50 114.00 137.00 160.00 183.00 206.00 229.00 275.00 343.00 |
110.51 147.34 184.18 221.02 257.85 294.69 331.52 368.36 442.03 552.54 |
111.00 148.00 185.00 222.00 259.00 297.00 334.00 371.00 445.00 556.00 |
107.00 143.00 179.00 215.00 250.00 286.00 322.00 358.00 429.00 537.00 |
| 18.0 20.0 25.0 30.0 |
285.48 317.20 396.50 475.80 |
287.00 319.00 399.00 479.00 |
277.00 308.00 385.00 462.00 |
423.08 471.20 589.00 706.80 |
427.00 474.00 593.00 711.00 |
412.00 458.00 572.00 686.00 |
663.05 736.72 920.90 1105.10 |
667.00 741.00 927.00 1110.00 |
644.00 715.00 894.00 1070.00 |
