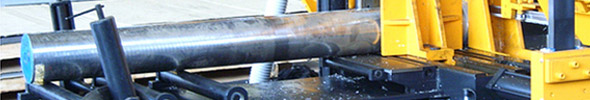

환봉
강종 및 길이(grade/length)
| STS304 | STS304L | STS303 | STS316 | STS316L | STS410 | STS630 |
| SIZE | 길이 |
| 4㎜ | 2 M |
| 5 ~ 15㎜ | 4 M |
| 16㎜ 이상 | 6 M |
단중
- 계산식(M/Kg) : 반지름 X 반지름 X 3.14 X 비중
- 비중 : 304/304L/303 : 7.93 316/316L/630 : 7.98 410 : 7.75
| SIZE외경 | 재 질 | SIZE | 재 질 | ||||
| STS 303/304/304L | STS 316/316L/630 | STS 410 | STS 303/304/304L | STS 316/316L/630 | STS 410 | ||
| 4MM 5MM 6MM 7MM 8MM 9MM 9.5MM 10MM 11MM 12MM 12.7MM 13MM 14MM 15MM 16MM 17MM 18MM 19MM 20MM 22.2MM 25MM 25.4MM 28.5MM 30MM 32MM 35MM 38MM 40MM 42MM |
0.099 0.156 0.224 0.305 0.398 0.504 0.562 0.622 0.753 0.896 1.004 1.052 1.220 1.400 1.593 1.799 2.016 2.247 2.490 3.068 3.890 4.016 5.056 5.602 6.374 7.625 8.988 9.960 10.980 |
0.100 0.157 0.226 0.307 0.401 0.507 0.565 0.626 0.758 0.902 1.010 1.059 1.228 1.409 1.604 1.810 2.030 2.261 2.505 3.087 3.915 4.041 5.088 5.637 6.414 7.673 9.045 10.022 11.050 |
0.097 0.152 0.219 0.298 0.389 0.492 0.549 0.608 0.736 0.876 0.981 1.028 1.192 1.368 1.557 1.758 1.971 2.196 2.433 2.988 3.802 3.924 4.941 5.475 6.229 7.452 8.784 9.734 10.731 |
45MM 50.8MM 55MM 60MM 65MM 70MM 75MM 80MM 85MM 90MM 95MM 100MM 105MM 110MM 115MM 120MM 125MM 130MM 140MM 150MM 160MM 170MM 180MM 190MM 200MM 250MM 300MM 350MM 400MM |
12.605 16.065 18.830 22.410 26.300 30.502 35.015 39.840 44.975 50.422 56.181 62.250 68.631 75.323 82.326 89.640 97.266 105.203 122.010 140.063 159.361 179.904 201.691 224.724 249.002 389.065 560.254 762.568 996.008 |
12.685 16.615 18.944 22.551 26.466 30.695 35.236 40.091 45.259 50.740 56.535 62.643 69.063 75.798 82.845 90.205 97.879 105.866 122.780 140.946 160.366 181.038 202.963 226.141 250.572 391.518 563.787 767.376 1,002.288 |
12.319 15.699 18.403 21.901 25.703 29.810 34.221 38.936 43.955 49.278 54.905 60.837 67.073 73.613 80.457 87.606 95.058 102.815 119.241 136.884 155.744 175.820 197.113 219.623 243.350 380.234 547.537 745.259 973.400 |
생산 치수 및 허용 공차
| SIZE | 생 산 | SIZE | 공 차 | SIZE | 생 산 | 공 차 | |
| 4MM 5MM 6MM 7MM 8MM 9MM 9.5MM 10MM |
○ ○ ○ ○ ○ ○ ○ ○ |
+0 | -0.03 | 45MM 50.8MM |
○ ○ |
+0 | -0.06 |
| 55MM 60MM 65MM 70MM 75MM 80MM |
○ ○ ○ ○ ○ ○ |
+0 | -0.07 | ||||
| 11MM 12MM 12.7MM 13MM 14MM 15MM 16MM 17MM 18MM |
○ ○ ○ ○ ○ ○ ○ ○ ○ |
+0 | -0.04 | 85MM 90MM 95MM 100MM 105MM 110MM 115MM 120MM 125MM 130MM 140MM 150MM 160MM 170MM 180MM 190MM 200MM 250MM 300MM 350MM 400MM |
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ |
+0 | -0.08 |
| 19MM 20MM 22.2MM 25MM 25.4MM 28.5MM 30MM |
○ ○ ○ ○ ○ ○ ○ |
+0 | -0.05 | ||||
| 32MM 35MM 38MM 40MM 42MM |
○ ○ ○ ○ ○ |
+0 | -0.06 | ||||
용도
| 구 분 | SIZE |
| 밸브축 | 각종 대, 중, 소형의 밸브축 |
| 회전축 | 양수용 펌프, 수중 펌프, 선풍기축, 세탁기부품, 수도 계량기축, 내산용 펌프 |
| 교반기 및 화학교반기 | 펄프 교반기, 화학 교반기, 세탁(대형), 탈수기(대형) |
| 전기, 전자분야 | 공장 자동화 라인, 군용 무전기 부품, 팩시밀리 & 복사기 부품 |
| 기계, 부품 | 볼트, 너트용 소재, 금형핀, 단조품(자동차부품 단조밸브) |
| 양식기, 주방기기 | 식기, 양식기, 악세사리(손잡이)등 |
봉강 및 형강류 (STS 304기준 Kg/M)
| 형상 |  |
 |
 |
형상 | |
|
|
||
| 0.7854 DD |
DD | 0.8666 DD |
0.7854 DD |
DD | 0.8666 DD |
||||
|
s
i z e |
1.00
2.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 9.52 10.00 11.00 12.00 12.70 13.00 14.00 15.00 15.88 16.00 17.00 18.00 19.00 19.05 20.00 21.00 22.00 22.22 23.00 24.00 25.00 25.40 26.00 27.00 28.00 30.00 |
0.006
0.025 0.056 0.010 0.156 0.224 0.305 0.399 0.504 0.574 0.623 0.754 0.897 1.005 1.053 1.221 1.401 1.571 1.590 1.800 2.018 2.248 2.260 2.491 2.747 3.014 3.075 3.295 6.882 3.893 4.018 4.210 4.540 4.883 5.605 |
0.008
0.032 0.071 0.127 0.198 1.776 0.389 0.508 0.642 0.731 0.793 0.960 1.142 1.279 1.340 1.554 1.784 2.000 2.030 2.292 2.569 2.863 2.878 3.172 3.497 3.838 3.915 4.195 4.568 4.956 5.116 5.361 5.781 6.217 7.137 |
0.007
0.027 0.062 0.110 0.172 0.247 0.337 0.440 0.556 0.622 0.687 0.831 0.989 1.108 1.161 1.346 1.545 1.732 1.758 1.985 2.225 2.479 2.492 2.747 3.029 3.324 3.391 3.633 3.956 4.292 4.431 4.642 5.006 5.384 6.181 |
s
i z e |
31.75
32.00 35.00 38.10 40.00 42.00 44.00 45.00 48.00 50.00 50.80 52.00 55.00 60.00 63.50 65.00 70.00 75.00 80.00 85.00 90.00 95.00 100.00 105.00 110.00 120.00 130.00 140.00 150.00 200.00 250.00 300.00 350.00 400.00 |
6.278
6.378 7.630 9.041 9.965 10.97 12.30 12.61 14.35 15.57 16.07 16.84 18.84 22.42 25.11 26.31 30.52 35.03 39.86 45.00 50.45 56.21 62.28 68.67 75.36 89.67 105.30 122.00 140.10 249.10 389.30 560.50 763.00 996.50 |
7.994
8.120 9.714 11.51 12.69 13.99 15.67 16.06 18.27 19.83 20.46 21.44 23.99 28.55 31.98 33.50 38.86 44.61 50.75 57.29 64.23 71.57 79.30 87.43 95.95 114.20 134.00 155.40 178.40 317.20 495.60 713.70 971.40 1269.00 |
6.923
7.032 8.413 9.967 10.99 12.11 13.57 13.91 15.82 17.17 17.72 18.57 20.77 24.72 27.69 29.01 33.65 38.63 43.95 49.62 55.63 61.98 68.67 75.71 83.10 98.89 116.10 134.60 154.50 247.70 429.20 618.10 841.30 1099.00 |
 |
|
| size | kg/m |
| 3t*25*25 | 1.13 |
| 3t*30*30 | 1.37 |
| 3t*40*40 | 1.85 |
| 3t*50*50 | 2.35 |
| 4t*40*40 | 2.45 |
| 4t*50*50 | 3.09 |
| 5t*50*50 | 3.81 |
| 6t*50*50 | 4.48 |
| 6t*60*60 | 5.97 |
| 6t*75*75 | 6.92 |
| 9t*75*75 | 10.06 |
| 10t*100*100 | 13.70 |
스테인레스 찬넬
* 표준사이즈 및 단위중량 (단위 : ㎜)
| Metric size | |||||||||
| 치수(mm) H X B |
두께t (mm) | ||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | |
| 40 X 20 | 1.79 | ||||||||
| 50 X 25 | 2.27 | ||||||||
| 60 X 30 | 2.74 | 3.56 | 4.37 | 5.12 | |||||
| 70 X 35 | 3.23 | 4.21 | 5.17 | 6.08 | |||||
| 80 X 40 | 3.71 | 4.84 | 5.96 | 7.03 | |||||
| 90 X 45 | 4.25 | 5.55 | 6.83 | 8.05 | |||||
| 100 X 50 | 4.73 | 6.18 | 7.62 | 8.98 | 10.3 | 11.7 | 13.0 | 14.2 | |
| 120 X 60 | 9.20 | 10.9 | 12.6 | 14.2 | |||||
| 130 X 65 | 10.1 | 11.9 | 13.8 | 15.5 | 17.3 | 19.1 | |||
| 140 X 70 | 12.9 | 14.9 | 16.8 | 18.8 | 20.7 | ||||
| 150 X 75 | 13.8 | 16.0 | 18.1 | 20.2 | 22.2 | 26.3 | |||
| 160 X 80 | 14.8 | 17.1 | 19.3 | 21.6 | 23.8 | 28.1 | |||
| 180 X 90 | 16.7 | 19.4 | 22.0 | 24.5 | 27.0 | 32.0 | |||
| 200 X 100 | 18.6 | 21.6 | 24.5 | 27.4 | 30.2 | 35.8 | |||
단위중량 kg/m : DIN17440. (W4301)에 따름
표준길이: 6000L
표준사이즈와다른치수는 당사와 협의바람.
1. 치수공차 (단위 : ㎜)
| Metric size | ||||||||||||
| 치수(mm) | 두께의공차t (mm) | |||||||||||
| H | 공차 | B | 공차 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
| 40 | ±1.5 | 20 | ±1.5 | ±0.4 | ||||||||
| 50 | ±1.5 | 25 | ±1.5 | ±0.4 | ||||||||
| 60 | ±2.0 | 30 | ±1.5 | ±0.4 | ±0.4 | ±0.4 | ±0.4 | |||||
| 70 | ±2.0 | 35 | ±1.5 | ±0.4 | ±0.4 | ±0.4 | ±0.4 | |||||
| 80 | ±2.0 | 40 | ±1.5 | ±0.4 | ±0.4 | ±0.6 | ±0.4 | |||||
| 90 | ±2.0 | 45 | ±1.5 | ±0.4 | ±0.4 | ±0.4 | ±0.4 | |||||
| 100 | ±2.0 | 50 | ±2.0 | ±0.4 | ±0.6 | ±0.6 | ±0.6 | ±0.4 | ±0.4 | ±0.4 | ±0.6 | |
| 120 | ±3.0 | 60 | ±3.0 | ±0.4 | ±0.4 | ±0.4 | ±0.4 | |||||
| 130 | ±3.0 | 65 | ±3.0 | ±0.4 | ±0.6 | ±0.4 | ±0.4 | ±0.4 | ±0.6 | |||
| 140 | ±3.0 | 70 | ±3.0 | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ||||
| 150 | ±3.0 | 75 | ±3.0 | ※±0.6 | ±0.6 | ±0.6 | ※±0.6 | ±0.6 | ±0.7 | |||
| 160 | ±3.0 | 80 | ±3.0 | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ±0.7 | |||
| 180 | ±3.0 | 90 | ±3.0 | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ±0.7 | |||
| 200 | ±4.0 | 100 | ±3.0 | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ※±0.6 | ±0.7 | |||
색의치수허용공차 높이(H) ± 1.5 , 받침부분 ± 2.0
※ 마크의허용공차높이(H) ± 2.0 , 받침부분 ± 3.0
다른치수의허용공차는 당사와 협의바람.
2. 직각도 (단위 : ㎜)
| Metric size | 받침부(mm) | 20 ~ 25 | 30 ~ 50 | 60 | 65 ~ 70 | 75 ~ 130 |
| 직각도A-B (mm) | ≤ 1.5 | ≤ 2.0 | ≤ 3.0 | ≤ 3.5 | ≤ 4.0 |
3. 그외 사항
| 구분 | 허용차 |
| 직각도 | 90° ± 2° |
| 휨 | Not exceeding 3 mm / meter |
| 길이 허용차 | +50mm , -0mm |
